一、主流IC/芯片测试座结构的技术特征与核心作用

芯片测试座的结构设计直接决定了测试过程中的接触可靠性、操作效率和环境适应性。针对不同封装类型和测试场景，行业形成了五种主流结构方案，其核心特征与作用机制如下：

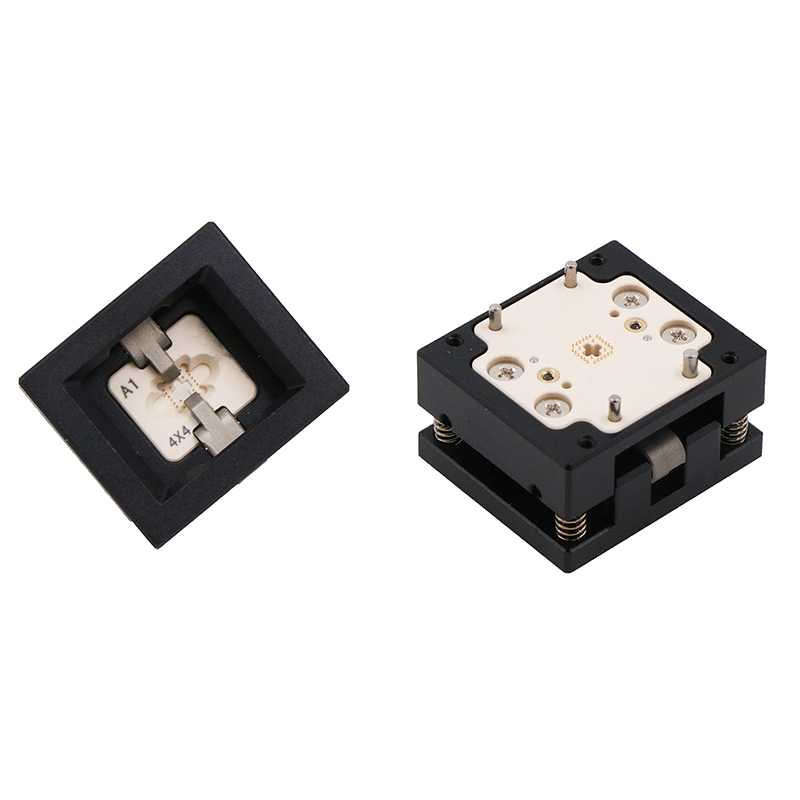

1. 下压式结构：自动化量产的高效选择

下压式芯片测试座采用垂直气缸或丝杠驱动的刚性加压方式，通过上盖垂直下压实现芯片与探针的接触。其核心优势在于高速响应（切换时间≤0.5 秒）和自动化兼容性，可直接集成到 SMEMA 标准产线中，实现每秒 2 次以上的上下料操作。这类结构适合引脚间距≥0.5mm 的 QFP、SOP 等封装，在导通测试和低速率功能测试中表现稳定。但受限于刚性加压原理，压力分布均匀性较差（偏差 ±15%），不适用于 0.4mm 以下细间距或 BGA/LGA 等面阵封装，长期使用易因应力集中导致探针磨损加剧（寿命约 10 万次）。

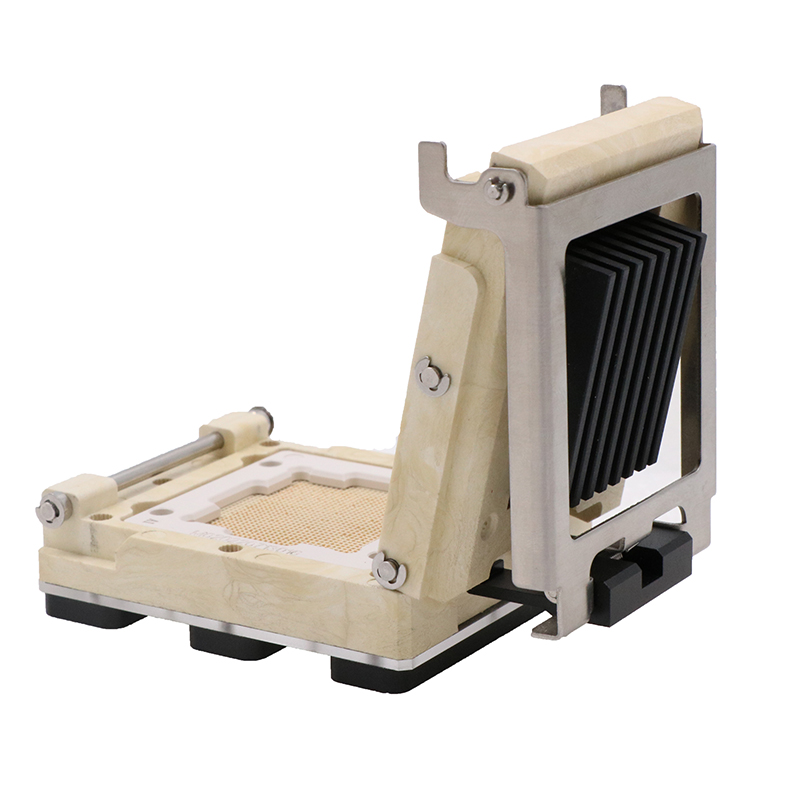

2. 翻盖式结构：精密封装的压力均衡方案

翻盖式结构通过铰链连接的上盖实现旋转加压，配合弹压式压板自动调节接触压力（单针压力 15-20g）。其压力均匀性（偏差≤5%）显著优于下压式，特别适合 BGA、LGA 等面阵封装的测试需求。例如谷易电子的eMMC169 翻盖测试座采用的全镀硬金铍铜探针，不仅支持有球 / 无球芯片的精准接触，还能承受 30 万次以上的机械周期。该结构在信号完整性测试中表现突出，通过缩短信号路径（≤10mm）可将插损控制在 - 2dB@30GHz 以内。但翻盖动作的机械行程较长（≥20mm），自动化集成时需预留更大空间，设备利用率较下压式低约 15%。

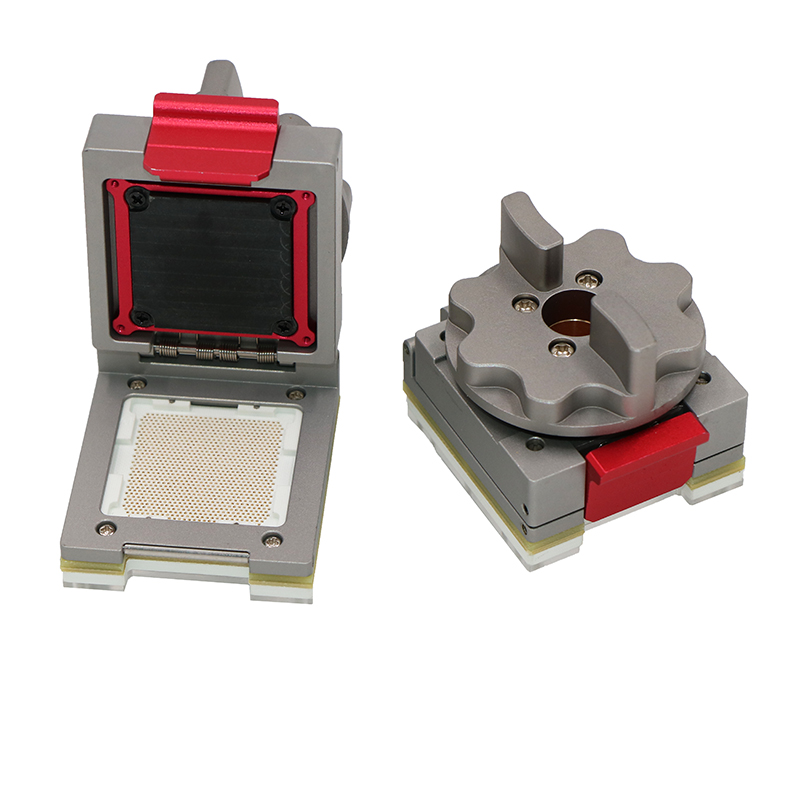

3. 旋钮翻盖式：细间距封装的精准调控方案

旋钮翻盖式融合了翻盖结构的压力均匀性与螺纹调节的精准性，通过旋转旋钮实现 0.1mm 级的压力微调。谷易电子的 QFP144 测试座采用该结构后，成功解决了 0.4mm 间距引脚的桥连问题，接触电阻波动控制在 10mΩ 以内。其核心优势在于压力可量化调节（0-50g 连续可调），适合需要精细管控接触力的场景，如高频射频芯片测试（≥10GHz）中通过优化压力降低信号反射损耗。旋钮机构的加入使结构复杂度提升，但带来的测试良率提升（可达 99.97%）足以抵消成本增加，尤其适合高端 FPGA 和 AI 芯片的量产测试。

4. 双扣式结构：恶劣环境的可靠性保障

双扣式结构通过两侧锁扣实现双重机械固定，配合螺纹连接的探针座增强结构刚性。这种设计在振动环境中表现优异，如汽车电子芯片的振动测试（10-2000Hz）中，引脚脱落率可控制在 0.1% 以下。其金属合金材质的锁扣组件能承受 - 55℃~175℃的温度循环，配合航天级陶瓷基座（CTE 6.5ppm/℃），在三温测试中保持结构稳定性。该结构多用于车规级 MCU 和自动驾驶芯片的可靠性测试，但双扣操作增加了 1-2 秒的测试节拍，更适合小批量高可靠性要求的场景。

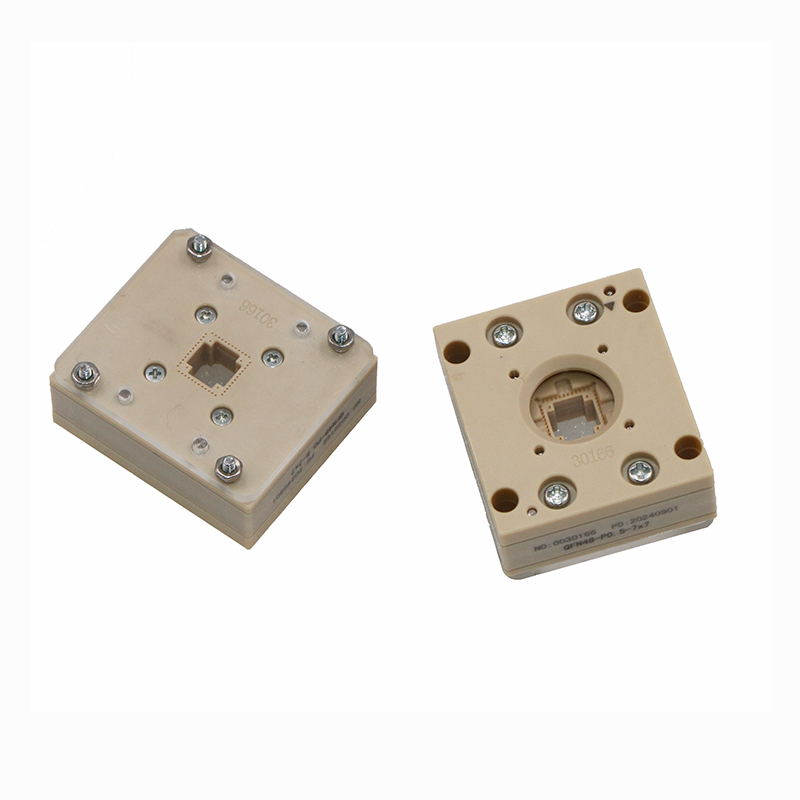

5. 分离式结构：多品种测试的柔性解决方案

分离式结构将测试座分为基座与探针模块两部分，通过定位销实现快速更换（≤5 分钟）。这种设计的模块兼容性极强，同一基座可适配不同封装类型的探针模块（如 QFP32/QFP64），设备投资成本降低 40% 以上。在研发验证阶段，分离式结构能显著提升测试效率，例如 STM32F030K6T6 等 MCU 的编程测试中，通过更换探针模块可实现 LQFP/TQFP 等多封装兼容。但模块接口的存在增加了信号路径长度（≥20mm），高频性能受限（≤10GHz），因此主要用于中低速芯片的多品种测试。

二、测试环境与结构方案的适配逻辑

不同测试环境对测试座的结构设计提出差异化要求，形成了清晰的环境 - 结构适配原则：

1. 高温测试环境（-55℃~175℃）

需优先选择低 CTE 材料与刚性结构组合。旋钮翻盖式和双扣式采用的航天级陶瓷基座（CTE 6.5ppm/℃）与金属锁扣，能有效抵消温度变化导致的结构形变。相比之下，分离式结构的模块接口在高温下易因材料膨胀差异产生接触不良，需额外采用石墨烯导热垫片补偿热应力。在温度循环测试中，旋钮翻盖式的螺纹调节机构可动态补偿探针磨损，确保 1000 次循环后接触电阻变化率≤5%。

2. 高频测试环境（≥28Gbps）

对信号路径长度和屏蔽设计要求严苛。翻盖式结构的短路径优势（≤10mm）使其成为高频测试首选，配合分层屏蔽设计（屏蔽效能≥80dB@10GHz）可有效抑制串扰。下压式因刚性加压导致的探针形变较大（≥2μm），会引入额外的信号反射，在 40GHz 频段插损比翻盖式高 3dB 以上。双扣式的金属锁扣可作为辅助接地层，在射频测试中能将 NEXT 控制在 - 30dB 以下，优于分离式结构的 - 25dB 表现。

3. 振动冲击环境（10-2000Hz）

依赖机械锁定强度和接触冗余设计。双扣式的双重锁扣结构配合螺纹连接探针，在 1000g 冲击测试中引脚脱落率仅为 0.05%，远低于翻盖式的 0.3%。旋钮翻盖式的螺纹加压机制提供了更高的接触力稳定性（波动≤3g），适合汽车电子的道路模拟测试。相比之下，下压式的气动机构在持续振动下易产生压力衰减，需每 1000 次测试校准一次压力参数。

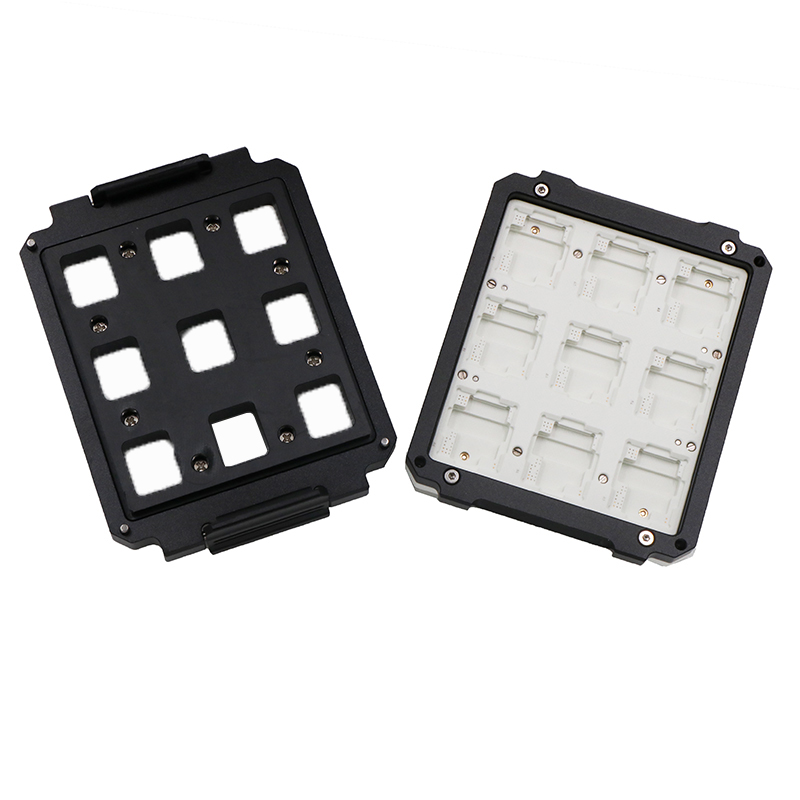

4. 量产自动化环境（≥1000 片 / 天）

追求高吞吐量与低维护成本。下压式结构的高速切换（≤0.5 秒 / 次）使其设备利用率（OEE）可达 85%，适合 QFP 等中低密度封装的量产测试。翻盖式通过增加并行测试站点（如 8 工位设计）可弥补速度劣势，在 BGA 量产中实现等效吞吐量。分离式因模块更换便捷，在多品种小批量量产中总拥有成本（TCO）最低，比固定式结构降低 30% 维护时间。

三、结构选型的决策框架与技术趋势

根据谷易电子IC测试座工程师介绍：芯片测试座的结构选型需建立在封装类型 - 测试需求 - 环境参数的三维评估基础上：对于 0.3mm 以下细间距、高频（≥40GHz）的 GPU/AI 芯片，优先选择旋钮翻盖式；车规级芯片的三温 + 振动测试应采用双扣式；消费电子的量产测试可选用下压式或多站点翻盖式；研发阶段的多封装验证则适合分离式。

当前结构创新呈现两大趋势：

一是智能压力反馈，在旋钮翻盖式中集成压力传感器（精度 ±1g），实现接触力的实时闭环控制；

二是材料系统升级，采用石墨烯增强陶瓷基座（CTE 4.2ppm/℃）和液态金属探针，在 - 196℃~200℃超宽温域保持稳定性能。这些创新正在重新定义测试座的性能边界，使其从被动适配转向主动优化测试效率与良率。

在先进封装技术快速迭代的背景下，结构设计的灵活性与前瞻性日益重要。一款优秀的芯片测试座结构不仅要满足当前测试需求，更需预留升级空间，如谷易电子分离式结构的模块接口标准化，可通过更换高频探针模块支持未来芯片的测试需求，从而延长设备生命周期，降低技术迭代带来的成本压力。
