一、VDP垂直电源模块的核心应用场景 VDP（Vertical Power Delivery）垂直电源模块凭借其独特的架构设计，成为解决高密度、高电流供电难题的关键技术方案。

其核心应用集中在以下领域：

1. AI与高性能计算集群

在AI处理器集群中，单颗ASIC芯片的电流需求已突破1500A，传统横向供电方案因PCB阻抗导致的PDN（Power Distribution Network）损耗高达15%-20%。VDP模块通过垂直布局将电流倍增器（如Vicor VTM™）直接置于处理器下方，使PDN损耗降低95%。例如，Vicor的分比式架构（FPA™）结合PRM稳压器与VTM电流倍增器，在48V输入下可实现<1V输出，满足GPU/TPU对微秒级瞬态响应的严苛要求。

2. 汽车电子与工业控制

电动汽车BMS（电池管理系统）和工业电机控制器需要宽温域（-40℃~125℃）稳定性与高功率密度。VDP模块的垂直集成设计可将体积压缩至传统方案的1/3，同时通过LGA封装的接地屏蔽层抑制高频噪声，确保CAN/CAN FD通信的可靠性。例如，ANLYA的ATE1205ADJ模块采用LGA-14封装，在48V输入下提供12V/5A输出，适用于车载显示仪表与控制器。

3. 数据中心与通信设备

48V供电架构的普及推动VDP模块在服务器电源中的应用。MPC24380等新一代模块采用Z轴供电（ZPD™）架构，将DrMOS顶置设计与液冷板结合，实现2A/mm²功率密度，同时通过LGA封装的低寄生电感（<0.1nH）支持1MHz以上高频操作。这种设计可使8块GPU服务器的年电费因PDN损耗降低数万美元。

二、VDP垂直电源模块的核心技术特点

1. 分比式架构（FPA™）的高效协同

VDP模块将电源转换分为稳压与电流倍增两级：

PRM稳压器：采用零电压开关（ZVS）升降压拓扑，在40-60V输入下调节至30-50V输出，效率>96%。

VTM电流倍增器：基于正弦振幅（SAC™）拓扑，在>1MHz频率下实现数百μΩ低阻抗，支持与处理器热容量匹配的无限电流输出。 这种分工优化使系统效率提升5%-8%，同时通过SM-ChiP™封装集成所有无源器件，热阻抗降低30%。

2. 垂直集成与散热优化

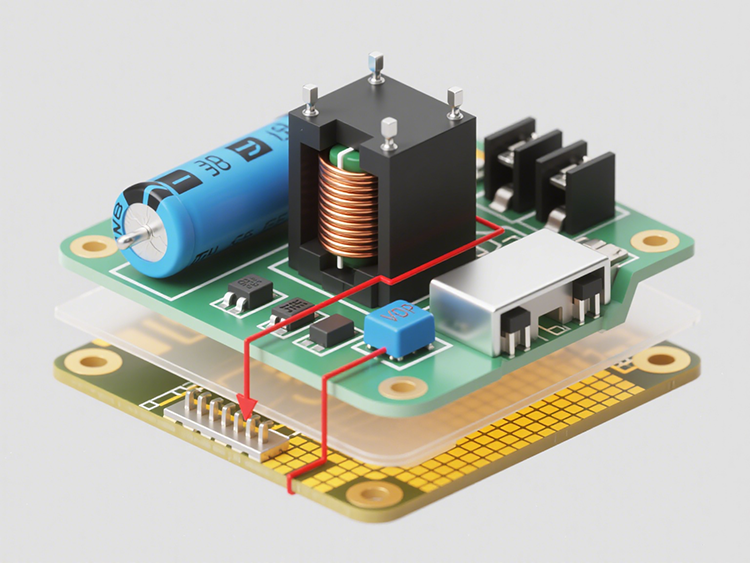

VDP模块采用三层堆叠设计：下层Gearbox集成去耦电容，中层VTM阵列直接连接处理器焊盘，上层PRM通过PCB导通孔散热。例如，Vicor的DCM™模块将PDN路径缩短至毫米级，配合冷板液冷可将结温控制在85℃以下。

3. 低噪声与高可靠性

 LGA封装的接地金属屏蔽层可将EMI辐射降低15dB以上，同时SM-ChiP技术通过芯片级封装减少寄生参数，使开关噪声<50mVpp。模块内部还集成过流、过压、过热保护电路，满足AEC-Q100 Grade 1认证要求。

三、LGA封装在VDP模块中的关键作用

1. 电气性能优化

低寄生参数：LGA封装的焊盘直接连接PCB，消除传统引脚的寄生电感（典型值<0.5nH），适合高频（>10MHz）操作。例如，VTM模块在1MHz时阻抗仅为200μΩ，支持100kA级电流传输。

高I/O密度：LGA-54封装（9mm×10mm）可提供54个焊盘，比QFN封装多出30%引脚，满足多轨输出与复杂控制信号的需求。

2. 散热与机械可靠性

直接散热路径：LGA封装的底部焊盘与PCB接地层大面积接触，热阻RthJC可降至1.5K/W以下，较传统DIP封装提升40%。

抗振动设计：无引脚结构避免了机械应力导致的焊点开裂，通过IPC-9701标准的500次温度循环测试（-55℃~125℃）。

3. 自动化生产适配

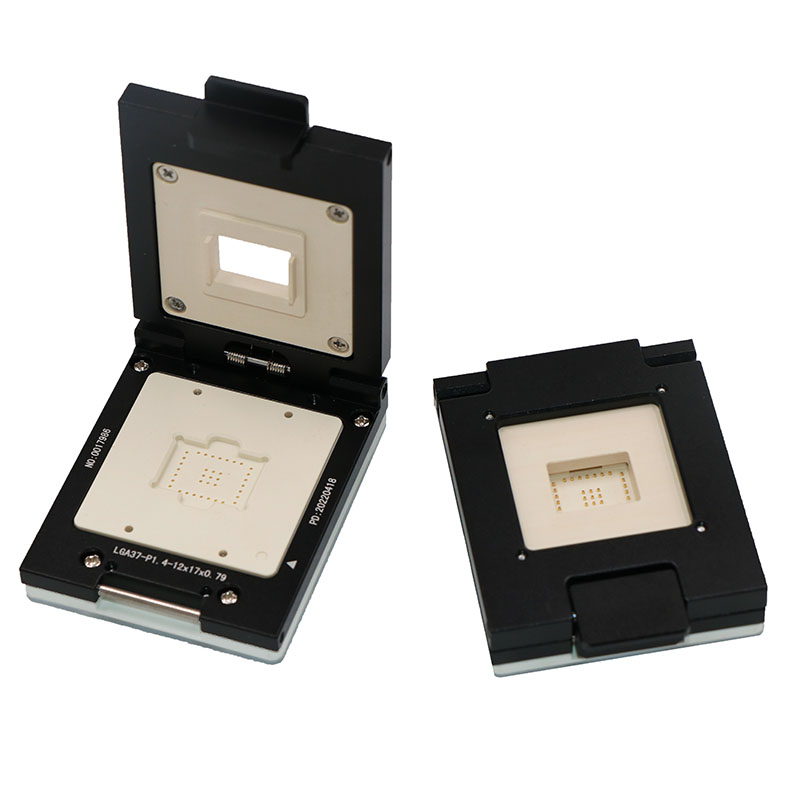

LGA封装支持260℃回流焊工艺，与SMD产线兼容。谷易电子电源模块测试座采用弹簧探针（Pogo Pin）结构，在±5μm对位精度下实现50mΩ以下接触电阻，确保量产测试的良率与效率。

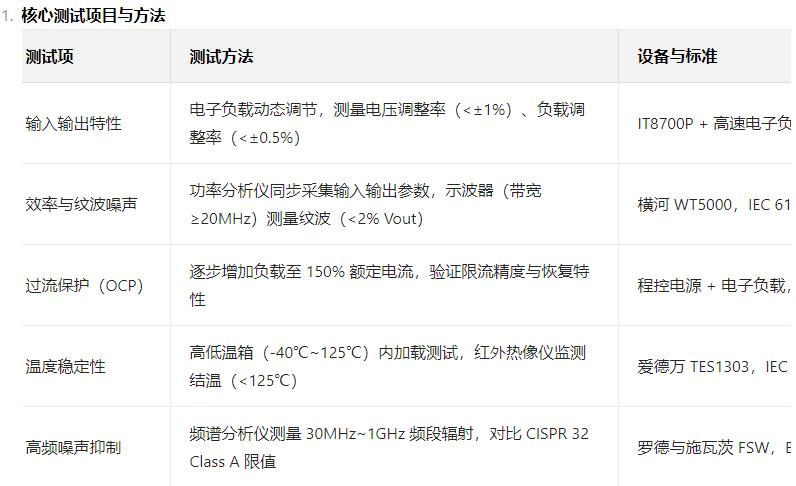

四、VDP垂直电源模块的测试体系

2. 谷易电子电源模块测试座的关键作用

精密电气连接：采用镀金铍铜探针，单点压力20-30g，接触电阻<50mΩ，确保10万次插拔寿命。

多场景适配：支持LGA-14至LGA-54封装，通过三阶定位系统（导柱+浮动探针+真空吸附）实现±5μm对位精度，兼容0.4mm细间距测试。

环境适应性：在-55℃~175℃宽温域内保持稳定性能，满足汽车级芯片的三温测试需求。例如，谷易ATE测试座在125℃高温下的接触电阻变化率<3%，确保长时间老化测试的可靠性。

3. 行业标准与认证

通用标准：IEC 62301（能效）、IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）。

行业规范：汽车电子需通过AEC-Q100 Grade 1，数据中心模块需符合OCP 48V电源规范，医疗设备需满足IEC 60601-1（漏电流<100μA）。

测试流程：参考北检院的六步验证法（输入特性→效率→纹波→保护功能→温升→EMI），并通过ITS9500自动化测试系统实现CPK≥1.33的量产一致性。

五、VDP垂直电源模块通过架构创新与封装技术突破，成为解决高功率密度、低噪声供电的核心方案。LGA封装的电气与散热优势，结合分比式架构的高效协同，使其在AI、汽车、数据中心等领域展现出不可替代的竞争力。谷易电子的测试座则通过精密设计与宽温域可靠性，为模块的研发验证与量产测试提供了关键支撑。随着48V架构普及与3nm芯片的商用化，VDP模块的垂直集成与LGA封装技术将持续推动电源系统向更高效率、更小体积演进。
