一、先明确：芯片封测的核心工艺流程

芯片封测是 “封装 + 测试” 的一体化流程，整体链路为：

晶圆减薄→晶圆切割→裸片固晶→金线键合→塑封成型→去飞边→引脚电镀→测试→成品入库

其中，“测试” 是筛选不良品、保障芯片质量的关键关卡，细分为两大核心环节：

CP 测试（晶圆级测试）：晶圆切割前对裸片的测试，目的是提前剔除不良裸片，避免后续封装成本浪费；

FT 测试（成品级测试）：封装成型后对成品芯片的最终测试，验证芯片在实际工况下的性能与可靠性，是芯片流向市场的 “最后质检关”。

而芯片测试座正是这两个测试环节中，连接 “芯片（裸片 / 成品）” 与 “测试设备（ATE 自动测试系统、示波器等）” 的唯一桥梁，其性能直接决定测试精度与效率，是两大环节的 “命脉部件”。

二、核心环节 1：CP 测试（晶圆级）—— 测试座决定 “成本控制” 与 “裸片筛选精度”

1. 该环节的核心诉求

晶圆切割前，需对每颗裸片的电学参数（如阈值电压、漏电流）进行精准测量，筛选出失效裸片（如短路、参数超标）。此时裸片引脚间距极小（常见 0.2-0.5mm）、厚度仅数十微米，且未封装保护，对测试座的 “高精度接触” 与 “低损伤性” 要求极高。

2. 谷易电子测试座的关键角色

谷易电子针对 CP 测试场景，推出高精度探针式芯片测试座，其核心价值体现在：

微间距适配能力：支持最小 0.15mm 引脚间距，定位精度达 ±0.005mm，完美匹配晶圆裸片的精细引脚布局，避免接触偏移导致的误判；

低接触阻抗 + 低损伤：采用铍铜镀金探针，接触阻抗≤25mΩ（远低于行业平均的 50mΩ），确保微伏级电压、微安级电流的精准测量；同时探针头部做圆弧打磨处理，裸片接触压力控制在 5-10g，避免划伤裸片表面；

批量测试效率：采用模块化设计，可一次性适配 8-12 颗裸片同步测试，配合 ATE 系统实现每小时 3000 + 颗裸片的检测效率，大幅缩短晶圆测试周期。

3. 为何至关重要？

若 CP 测试座精度不足（如接触偏移），会导致 “良品误判为不良品”（浪费优质裸片）或 “不良品漏检”（流入封装环节）—— 据行业数据，一颗不良裸片若进入后续封装，会造成约 20 倍于裸片成本的浪费，而谷易芯片测试插座的筛选准确率达 99.98%，可帮助封测厂降低 30% 以上的无效封装成本。

三、核心环节 2：FT 测试（成品级）—— 测试座决定 “成品可靠性” 与 “市场准入资格”

1. 该环节的核心诉求

封装成型后的芯片（如 BGA、QFN、SiP 封装）需模拟实际应用场景，完成 “电性性能 + 环境可靠性” 双重测试：

电性测试高频信号传输（如 5G 芯片 30GHz 带宽）、电源效率；

可靠性测：高温（125℃）、低温（-55℃）、高压（700V AC）、ESD 防护（8kV 接触放电）等极端工况验证。

此时测试座需同时满足 “高频信号完整性”“耐极端环境”“高机械寿命” 三大需求。

2. 谷易电子测试座的关键角色

谷易电子针对 FT 测试场景，推出多场景适配型芯片测试座，其核心价值体现在：

高频与极端环境兼容：

针对 5G/WiFi 6 芯片的 FT 测试，谷易测试座采用 PEI 耐高温壳体 + 屏蔽式结构，支持 35GHz 带宽信号传输，信号衰减＜2dB（远优于行业 3dB 标准）；同时耐温范围达 - 60℃~180℃，可直接嵌入高温老化炉完成 1000 小时 HTOL 测试（车规 AEC-Q100 标准），无需频繁更换芯片测试座；

高可靠性长寿命：

针对工业级 / 车规芯片的批量测试，芯片测试座采用镀金触点 + 弹簧式结构，机械寿命＞10 万次（行业平均为 5 万次），绝缘阻抗≥1500MΩ@500V DC，耐电压达 800V AC/1min，满足 IEC 61010-1 安全标准，避免高频插拔导致的接触不良；

多封装兼容：

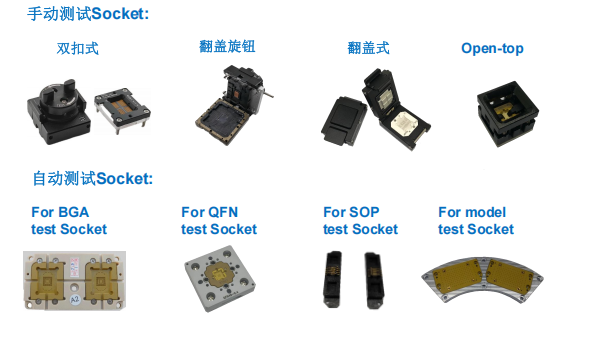

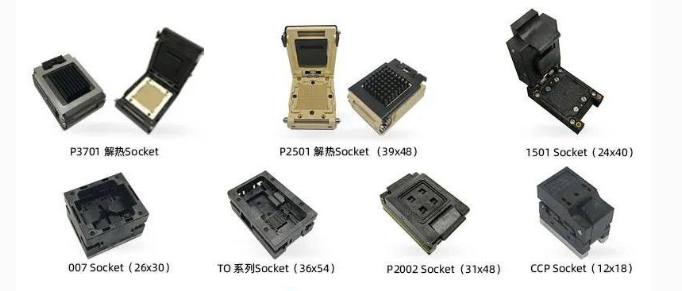

谷易芯片测试座支持 BGA、QFN、TO、SiP 等主流封装，通过更换适配卡座即可实现不同芯片测试切换，切换时间＜5 分钟，大幅提升封测厂的产线柔性（尤其适配多品类芯片代工场景）。

3. 为何至关重要？

FT 测试是芯片流向市场的 “最后一道防线”，若测试座性能不达标（如高温下信号畸变、高压下绝缘失效），会导致 “不良成品流入市场”，引发终端设备故障（如车载芯片失效导致行车安全问题）。而谷易测试座的测试稳定性达 99.95%，可帮助封测厂将成品不良率控制在 1DPPM 以下（车规级标准），保障芯片的市场准入资格。

四、芯片测试座是 CP/FT 环节的 “不可替代核心”

芯片封测的 “测试环节” 是质量与成本的双重关键，而芯片测试座则是该环节的 “核心枢纽”—— 在 CP 环节控制封装成本、筛选裸片精度；在 FT 环节保障成品可靠性、守住市场门槛。

谷易电子通过 “高精度探针（CP 场景）”“耐极端环境 + 高频兼容（FT 场景）” 的技术设计，精准匹配两大环节的核心诉求，不仅解决了封测厂 “测试效率低、不良率高、适配性差” 的痛点，更成为车规、工业级、消费电子芯片封测的 “关键保障部件”，印证了芯片测试座在封测流程中的不可替代性。
