一、HAST 测试与 HTOL 测试的核心区别与作用

芯片HAST（高加速应力测试，Highly Accelerated Stress Test）与芯片HTOL（高温工作寿命测试，High Temperature Operating Life）是芯片可靠性测试的两大核心项目，二者均聚焦 “模拟长期使用风险”，但测试逻辑、目的及场景存在本质差异，具体对比如下：

对比维度	HAST 测试（高加速应力测试）	HTOL 测试（高温工作寿命测试）
核心原理	以 “高温 + 高湿 + 偏压” 的叠加应力，加速芯片内部缺陷（如键合点虚焊、封装密封性差）暴露，缩短失效周期	以 “高温 + 额定工作负载” 模拟芯片长期工作状态，验证其在生命周期内的性能稳定性与寿命
测试目的	1. 快速筛选 “早期失效” 芯片（浴盆曲线 “婴儿期” 缺陷）2. 验证封装密封性（防止湿气侵入导致的腐蚀失效）3. 缩短可靠性验证周期（通常 100-500 小时，等效常温使用 1-5 年）	1. 验证芯片 “稳定工作期” 的寿命（等效常温使用 10-20 年）2. 评估长期工作后的性能衰减（如阈值电压漂移、漏电流增长）3. 确认芯片是否满足额定寿命承诺（如车规要求≥15 年）
环境条件	温度：105-140℃；湿度：60%-85% RH；需施加偏压（如电源电压 1.2 倍）	温度：125-175℃；无湿度要求；需加载额定工作负载（如满电流、满功率）
关键风险点	湿气侵入导致的金属腐蚀、界面分层、漏电故障	高温下的热应力疲劳、载流子迁移、材料老化导致的功能失效
适用阶段	芯片研发后期、量产初期（快速剔除批次性缺陷）	芯片量产验证、高可靠性场景准入（如车规、军品）

二、不同电子等级的 HAST/HTOL 测试条件标准

消费级、工业级、车规级、军品级电子因应用场景的可靠性需求差异（如温度范围、寿命要求、环境风险），其 HAST/HTOL 测试条件存在显著分级，核心标准参考 JEDEC（消费 / 工业）、AEC-Q100（车规）、MIL-STD-883（军品）：

1. 消费级电子（如手机、家电芯片）

HAST 测试标准（参考 JEDEC JESD22-A110）：

温度 130℃，湿度 85% RH，偏压 1.1 倍额定电压，测试时间 100 小时；

失效判据：测试后芯片功能正常，参数漂移≤10%，无封装开裂。

HTOL 测试标准（参考 JEDEC JESD22-A108）：

温度 125℃，加载额定工作负载（如 CPU 满负荷运算、电源芯片满电流输出），测试时间 1000 小时；

失效判据：失效率≤100DPPM（百万分之一缺陷率），性能衰减≤15%。

2. 工业级电子（如 PLC、传感器、变频器芯片）

HAST 测试标准（参考 JEDEC JESD22-A110 工业级补充）：

温度 140℃，湿度 85% RH，偏压 1.2 倍额定电压，测试时间 200 小时；

失效判据：测试后绝缘阻抗≥1000MΩ，功能无异常，封装密封性达标。

HTOL 测试标准（参考 JEDEC JESD22-A108 工业级补充）：

温度 150℃，加载 1.1 倍额定负载，测试时间 2000 小时；

失效判据：失效率≤10DPPM，高温下参数稳定性误差≤5%。

3. 车规级电子（如车载 MCU、IGBT、雷达芯片）

HAST 测试标准（参考 AEC-Q100 Grade 0-3）：

按温度等级分级：Grade 0（-55~150℃）为 140℃/85% RH/200 小时，Grade 3（-40~85℃）为 130℃/85% RH/100 小时；偏压 1.2 倍额定电压，需同步模拟车载电磁干扰；

失效判据：无任何功能失效，参数漂移≤3%，满足 AEC-Q004（芯片应力测试）附加要求。

HTOL 测试标准（参考 AEC-Q100 Grade 0-3）：

Grade 0 为 150℃/2000 小时，Grade 3 为 125℃/1000 小时；加载车载实际工况负载（如电机启动峰值电流、雷达脉冲信号）；

失效判据：失效率≤1DPPM，高温寿命末期性能衰减≤5%，满足 “无单点故障” 要求。

4. 军品级电子（如雷达、导航、武器系统芯片）

HAST 测试标准（参考 MIL-STD-883 Method 1020）：

温度 145℃，湿度 85% RH，偏压 1.3 倍额定电压，测试时间 500 小时；需额外进行 “温度骤变 + 高湿” 循环（-55℃→145℃，10 次循环）；

失效判据：测试后芯片在 - 65~175℃全温域功能正常，封装无任何微裂纹，绝缘性能无衰减。

HTOL 测试标准（参考 MIL-STD-883 Method 1015）：

温度 175℃，加载 1.2 倍额定负载，测试时间 5000 小时；需同步监测实时参数（如电流、电压、信号延迟）；

失效判据：失效率≤0.1DPPM，5000 小时后性能衰减≤2%，满足“极端环境下无性能波动” 要求。

三、谷易电子芯片HAST老化插座与 HTOL老炼夹具的技术适配及案例

芯片HAST 与 HTOL测试的准确性高度依赖硬件支撑，HAST老化插座需耐受 “高温高湿 + 偏压”的腐蚀环境，芯片HTOL老炼夹具需保障 “长期高温 + 满负载” 下的接触稳定性。谷易电子针对不同电子等级需求，推出定制化解决方案：

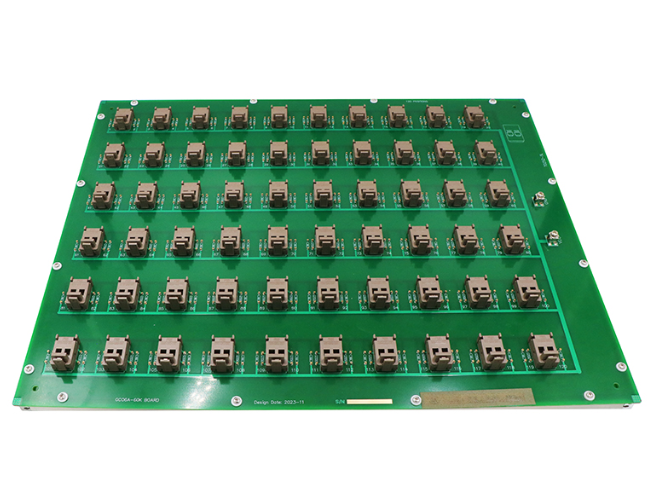

（一）芯片HAST 老化插座：高湿防腐与密封防护的核心设计

1. 技术特性（适配不同等级测试）

材质抗腐蚀：壳体采用 LCP（液晶聚合物）+PTFE（聚四氟乙烯）复合材质，耐 150℃高温、85% RH 高湿，抗水解性能是普通 PPS 材质的 3 倍；触点采用 “镀金（50μin）+ 钯镍合金底层”，防止高湿下的金属氧化与电化学腐蚀，接触阻抗稳定≤30mΩ；

密封防护采用硅胶密封圈 + 超声波焊接工艺，插座与芯片封装的贴合间隙≤0.01mm，防止湿气侵入测试回路（绝缘阻抗≥1500MΩ@500V DC，满足军品级要求）；

偏压兼容：支持最高 300V DC 偏压输入，引脚间距最小 0.2mm，适配 BGA、QFN、LGA 等主流封装。

2. 应用案例

消费级案例（适配手机电源管理芯片）：

谷易 HAST 插座用于某品牌手机 PMIC 芯片测试，按 JEDEC 标准 130℃/85% RH/100 小时测试，接触阻抗波动≤5%，测试后芯片良率达 99.92%，无封装腐蚀现象；

车规级案例（适配车载雷达芯片）：

针对 AEC-Q100 Grade 0 测试（140℃/85% RH/200 小时），谷易定制化 HAST 插座增加电磁屏蔽层（防车载 EMI 干扰），测试后雷达芯片信号接收灵敏度衰减≤2%，满足自动驾驶雷达的可靠性要求；

军品级案例（适配导航芯片）：

按 MIL-STD-883 标准 500 小时测试，插座采用金属外壳 + 双重密封设计，耐受 - 55℃→145℃温度骤变，测试后导航芯片定位精度误差≤0.1m，无任何功能失效。

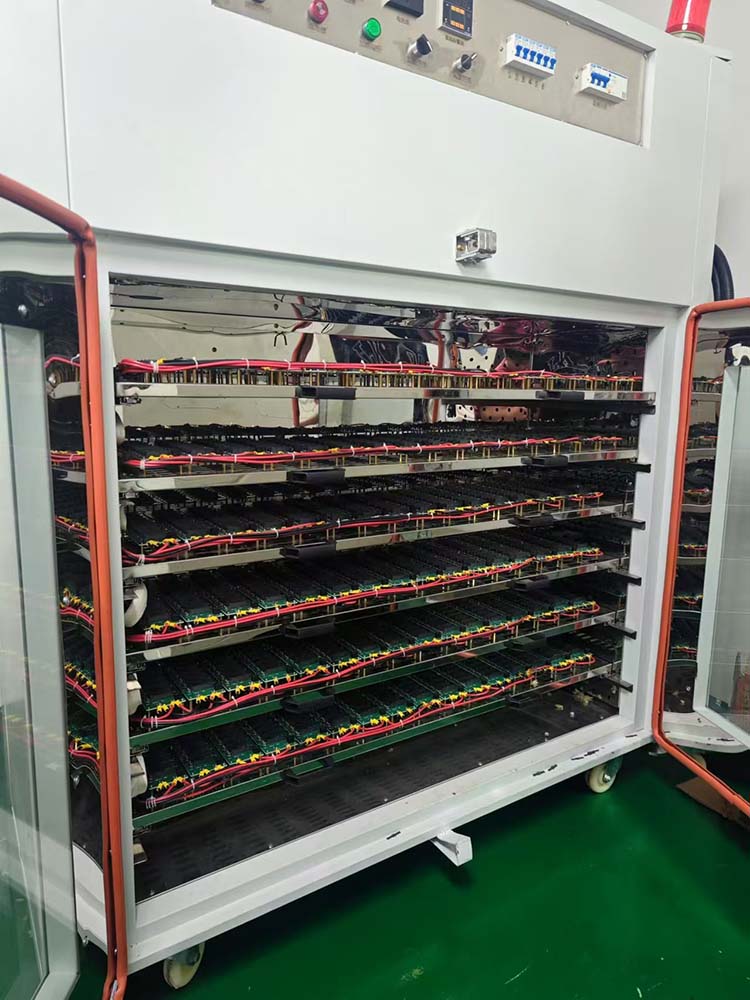

（二）芯片HTOL老炼夹具：高温稳定与长寿命的关键保障

1. 技术特性（适配不同等级测试）

高温稳定性：壳体采用铝合金（导热率 200W/(m・K)）+ 陶瓷隔热层，避免高温热量传导至测试设备；触点采用铍铜合金（耐高温 180℃），机械寿命＞10 万次（是普通磷青铜的 2 倍），长期高温下接触压力衰减≤10%；

负载兼容性：支持最高 50A 电流、300W 功率输出，适配功率芯片（如 IGBT、SiC）的满负载测试；采用 “多触点并联” 设计，分散电流密度（≤5A/mm²），避免触点过热；

实时监测：内置 NTC 热敏电阻 + 电流传感器，实时监测夹具温度（精度 ±1℃）与负载电流（精度 ±0.1A），超阈值时自动报警（如温度＞180℃触发断电）。

2. 应用案例

工业级案例（适配变频器功率芯片）：

谷易 HTOL 夹具用于某品牌工业变频器 IGBT 芯片测试，按 150℃/2000 小时、1.1 倍额定负载标准，夹具接触阻抗稳定≤25mΩ，测试后 IGBT 芯片开关损耗增长≤3%，满足变频器 10 年使用寿命要求；

车规级案例（适配车载 MCU）：

针对 AEC-Q100 Grade 0 150℃/2000 小时测试，谷易 HTOL 夹具采用 “弹性触点 + 浮动定位” 设计，补偿高温下的材料热胀冷缩，测试后 MCU 芯片指令执行正确率 100%，失效率 0.5DPPM；

军品级案例（适配雷达功率芯片）：

按 MIL-STD-883 175℃/5000 小时测试，夹具采用铜钨合金触点（耐高温 + 高导热），配合水冷散热模块（控温精度 ±2℃），测试后雷达芯片功率输出衰减≤1.5%，满足军品系统 “长期无故障” 要求。

四、芯片HAST 与 HTOL 的互补性及硬件支撑的核心价值

测试互补性：HAST 是 “快速筛选缺陷” 的 “前置关卡”，HTOL 是 “验证长期寿命” 的 “最终防线”，二者结合可覆盖芯片从研发到量产的全可靠性验证需求，消费级电子可侧重 HAST 缩短周期，车规 / 军品级则需 HAST+HTOL 双重验证；

硬件决定性：HAST 老化插座的 “抗腐蚀 + 密封性”、HTOL 老炼夹具的 “高温稳定性 + 负载兼容性” 直接影响测试结果的准确性，若硬件性能不达标（如 HAST 插座湿气泄漏、HTOL 夹具触点过热），会导致 “不良品漏检” 或 “良品误判”；

谷易方案的适配性：谷易电子通过材质升级（如 LCP + 镀金触点）、结构优化（如密封设计、水冷散热）、标准定制（如车规 AEC-Q100、军品 MIL-STD），实现了从消费级到军品级的全场景覆盖，印证了 “测试硬件需与测试标准深度匹配” 的核心逻辑。
