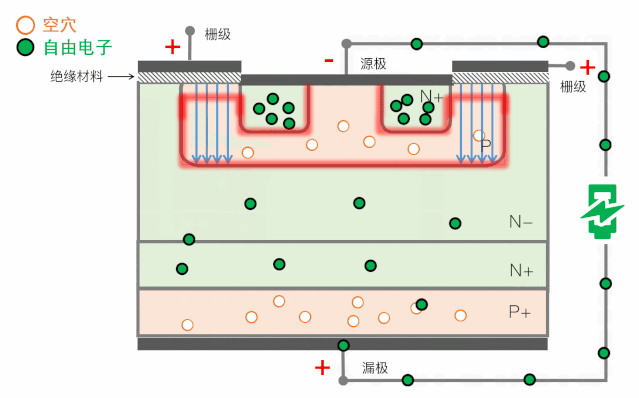

大功率 MOS 场效应管（以下简称 “大功率 MOS 管”）凭借高频开关特性、低导通损耗及高功率密度优势，成为新能源、工业控制、储能等领域的核心器件。其工作环境常伴随高电压、大电流及剧烈温变，长期运行易出现栅极氧化层退化、漏源极寄生电阻增大等老化问题，因此老化测试成为筛选失效器件、保障系统可靠性的关键环节 —— 而大功率 MOS 管老化测试座作为器件与测试系统的连接核心，直接决定测试精度、效率与安全性。

（一）核心使用场景及对器件的严苛要求

新能源汽车领域

应用场景：车载 OBC（车载充电机）、DC-DC 转换器、电机控制器

运行条件：需耐受 120℃以上高温（机舱环境）、600V + 高压及 200A + 瞬态电流，且要求 10 年 / 20 万公里使用寿命

典型器件：车规级 650V/150A 大功率 MOS 管（如英飞凌 IPW65R110C7）

工业电源与变频器领域

应用场景：UPS 不间断电源、工业变频器、伺服驱动器

运行条件：长期工作在 85℃~105℃环境，需频繁承受开关冲击，对器件的热循环稳定性要求极高

典型器件：工业级 500V/80A MOS 管（如安森美 NTB60N06）

储能与光伏领域

应用场景：储能变流器（PCS）、光伏逆变器

运行条件：需适应 - 40℃~125℃宽温域，且需在高湿度、多粉尘环境下保持稳定，防老化需求突出

典型器件：1200V/200A 高压大功率 MOS 管（如三菱 FS300R12KE3）

大功率 MOS 管主流封装：PDFN/TOLL/TO 的特点与测试难点

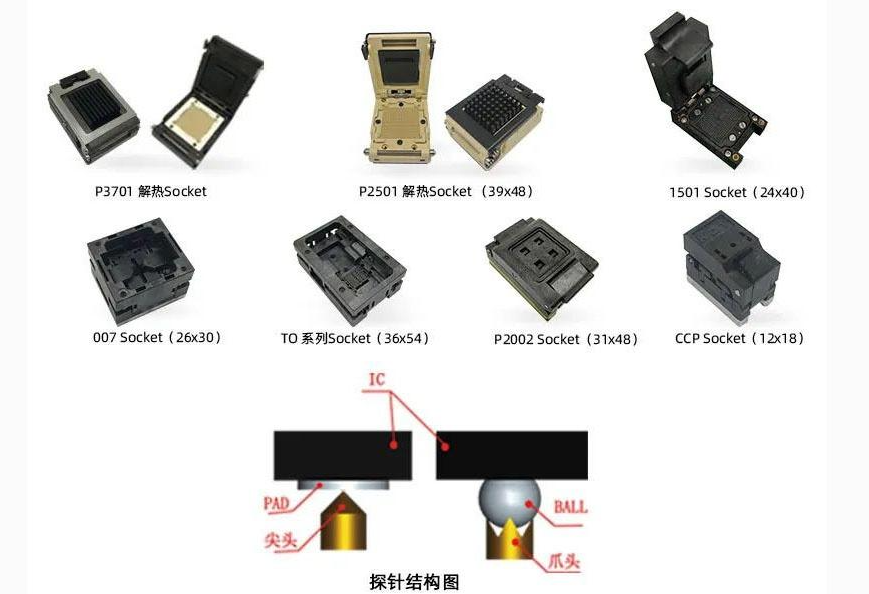

不同封装的大功率 MOS 管因结构差异，对IC老化测试座的接触方式、散热能力、机械强度提出差异化需求，谷易电子针对不同封装特性打造了定制化测试座解决方案，具体适配逻辑如下：

（一）PDFN 封装（扁平无引脚封装）

封装特点：薄型化设计（厚度＜2mm）、底部裸露焊盘（增强散热），适合高密度 PCB 布局，常见型号为 PDFN5x6、PDFN8x8

应用场景：消费类电源（如快充头）、车载低压辅助电路

测试难点：无引脚设计导致接触定位精度要求高（±0.1mm），裸露焊盘需同时实现电流传输与散热，避免测试中局部过热

谷易测试座适配方案：采用 “弹性探针 + 底部导热衬垫” 结构，探针材质为铍铜镀金（接触阻抗＜30mΩ），底部衬垫选用氮化铝陶瓷（导热系数 200W/m・K），可实现 200A 大电流传输，同时将测试温度误差控制在 ±2℃

（二）TOLL 封装（无引线 TO 封装）

封装特点：金属外壳 + 无引线设计，兼顾散热性（热阻＜1.5℃/W）与小型化，常见型号为 TOLL-8、TOLL-12

应用场景：新能源汽车电机控制器、工业变频器

测试难点：金属外壳易形成电磁干扰（EMI），无引线结构需确保多引脚同步接触（引脚间距常为 0.5mm），且需耐受 150℃以上老化温度

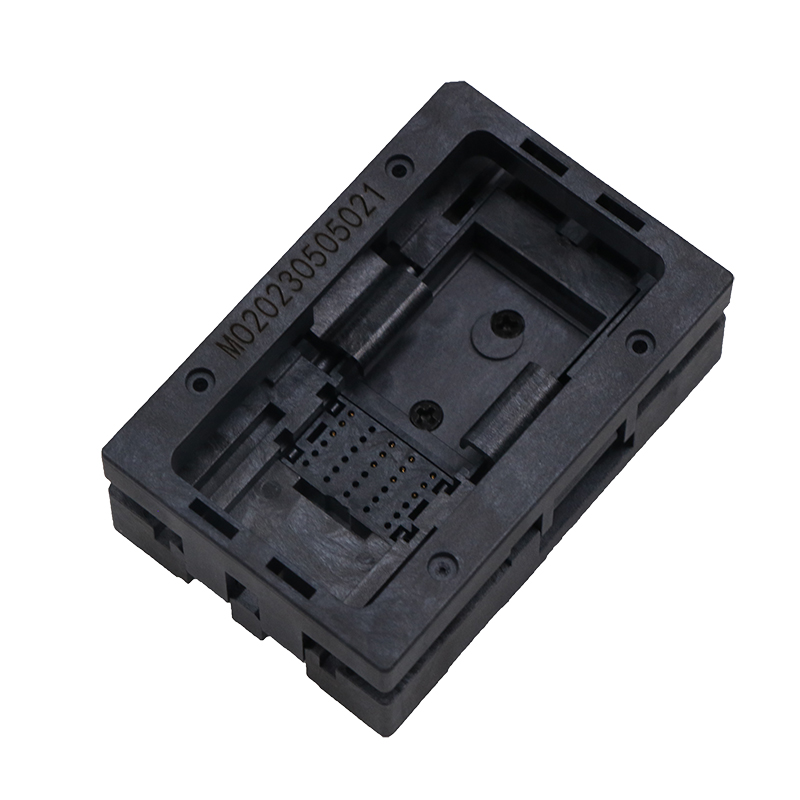

谷易IC测试座适配方案：集成金属屏蔽罩（EMI 衰减＞40dB），采用 “浮动式探针阵列” 设计（同步接触精度 ±0.05mm），壳体选用 PEEK 耐高温材料（长期耐温 200℃），适配 1200V 高压老化测试，单次测试可覆盖 8 颗 TOLL 封装 MOS 管

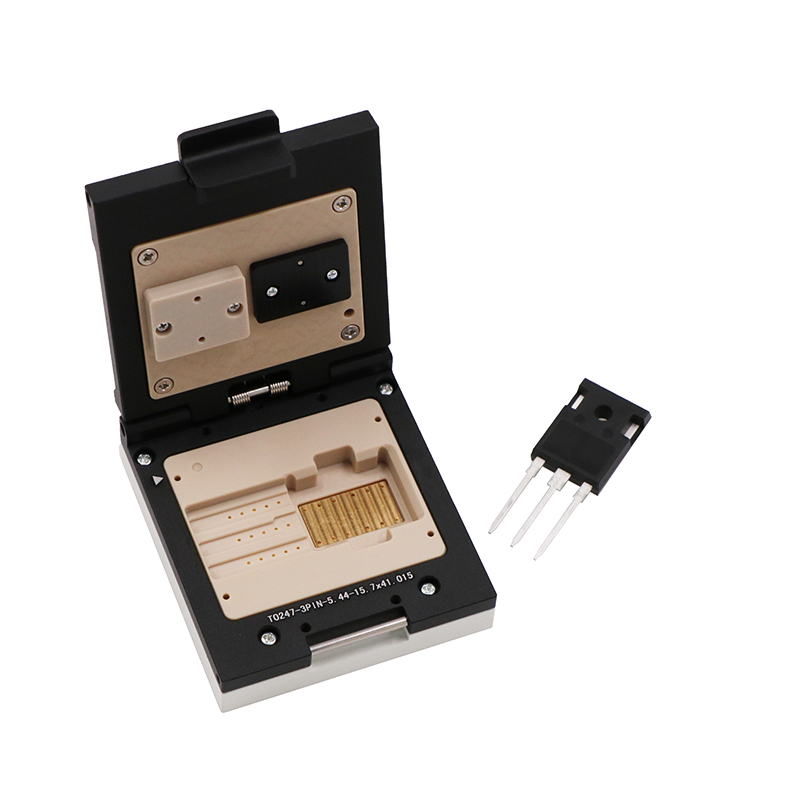

（三）TO 封装（传统金属外壳封装）

封装特点：金属外壳 + 引脚直插式设计，散热性优异（TO-247 封装热阻＜0.8℃/W），结构坚固，常见型号为 TO-220、TO-247、TO-264

应用场景：大功率储能变流器、光伏逆变器

测试难点引脚间距大（TO-247 引脚间距 2.54mm）但机械应力耐受要求高（测试中需避免引脚弯曲），且大电流测试易导致探针发热

谷易测试座适配方案：采用 “卡扣式固定结构”（避免引脚受力），探针选用高导电率合金（电流承载能力 300A），并内置散热通道（配合测试系统风扇实现强制风冷），TO-247 封装测试座机械寿命可达 5 万次以上，不良接触率＜0.01%

谷易电子IC老化测试座：关键技术突破与行业应用实践

谷易电子针对大功率MOS管老化测试的核心痛点，通过材料创新、结构优化及自动化适配，形成了覆盖全场景的测试座解决方案，其技术亮点与应用案例具有行业参考价值：

（一）核心技术突破

大电流与高温双重耐受

探针采用 “铍铜基材 + 多层镀金” 工艺（镀层厚度 50μm），导通电阻＜20mΩ，可承载 300A 持续电流；壳体与接触部件均选用耐温＞180℃的特种材料，适配 AEC-Q101 车规老化标准（150℃/1000 小时）

智能化接触监测

部分高端测试座集成电阻监测模块，实时反馈接触阻抗（精度 ±1mΩ），当阻抗超过 50mΩ 时自动报警，避免因接触不良导致的测试误判，某车载 MOS 管测试项目中，该功能将测试准确率从 98.5% 提升至 99.98%

多工位批测试

推出 16 工位、32 工位集成式IC测试座，配合自动化上下料系统，单日可完成 5 万颗大功率 MOS 管老化测试（传统单工位测试座单日仅能完成 8000 颗），某储能企业应用后，测试效率提升 5 倍，人力成本降低 60%

（二）典型行业应用案例

车规 MOS 管老化测试项目（某头部新能源车企）

测试需求：对 650V/150A TOLL 封装 MOS 管进行 125℃/500 小时高温老化测试，需满足 AEC-Q100 Grade 0 标准

谷易方案：采用 TOLL-8 封装 16 工位测试座，集成 EMI 屏蔽与高温监控，测试后器件故障率从 800ppm 降至 50ppm，良率提升至 99.95%

储能变流器 MOS 管测试项目（某储能设备厂商）

测试需求：对 1200V/200A TO-247 封装 MOS 管进行 100℃/1000 小时老化测试，需支持 200A 大电流加载

谷易方案：定制化 TO-247 大电流测试座，内置散热通道与电流监测，单次测试覆盖 8 颗器件，测试周期缩短 30%，且未出现探针过热损坏问题

大功率 MOS 管的可靠性直接决定下游系统的安全运行，而老化测试是筛选失效器件的关键环节 ——大功率 MOS 管老化测试座作为测试环节的 “桥梁”，其封装适配性、环境耐受性与测试效率，成为影响测试质量的核心因素。谷易电子的实践表明，通过针对 PDFN/TOLL/TO 等封装的特性定制测试方案，结合材料创新与智能化设计，可有效解决大电流、高温、高精度接触等测试痛点。

随着新能源、储能等领域对大功率器件的功率密度、可靠性要求不断提升（如 SiC MOS 管逐渐普及），未来IC老化测试座将向 “更高电压（2000V+）、更高集成度（64 工位 +）、更智能监测（实时温阻双监测）” 方向演进，而谷易电子等企业的技术探索，将为行业提供更高效、更可靠的测试解决方案，持续夯实大功率半导体器件的质量管控基石。
