IGBT（绝缘栅双极型晶体管）作为 “功率电子核心器件”，凭借高耐压、大电流、低损耗特性，已成为新能源汽车、工业变频、储能系统、轨道交通等领域的 “能量控制中枢”。由于 IGBT 模块长期工作在高电压（数百至数千伏）、大电流（数十至数百安）、剧烈温变（-40℃~150℃）环境中，易出现栅极氧化层失效、芯片热疲劳、封装开裂等故障，因此IGBT 模块测试座作为 “模块与测试系统的桥梁”，需同时满足 “大电流低阻抗传输、高电压绝缘防护、复杂环境稳定适配” 三大核心需求，是保障 IGBT 模块出厂质量与终端系统安全的关键环节。

（一）核心使用场景及对模块的性能要求

新能源汽车领域

应用场景：电机控制器（主驱 IGBT）、车载充电机（OBC）、DC-DC 转换器

性能需求：耐压≥650V（乘用车）/1200V（商用车），持续电流≥150A，开关频率≥20kHz，结温耐受≥175℃，需通过 AEC-Q101 车规可靠性认证

典型模块：某厂HybridPACK、某厂SiC IGBT 模块

工业变频与伺服领域

应用场景：变频器（风机、水泵调速）、伺服驱动器（机床、机器人）

性能需求：耐压 600V~1700V，持续电流 50A~300A，开关损耗≤50mJ，需适应工业环境温变（-20℃~105℃）

典型模块：某厂CM75DU-24H、某厂1MBI600U4-120

储能与光伏领域

应用场景：储能变流器（PCS）、光伏逆变器（DC-AC 转换）

性能需求：耐压 1200V~1700V，持续电流 200A~500A，功率循环寿命≥1000 次（150℃结温波动），抗湿度能力≥95% RH（40℃）

典型模块：某厂NGTB30N120FL2WG、某厂IGBT 模块

轨道交通领域

应用场景：牵引变流器（高铁、地铁动力系统）

性能需求：超高压（3300V~6500V）、超大电流（800A~1500A），抗振动等级≥500Hz（10g 加速度），寿命≥15 年

典型模块：ABB 5SNA 1200E170300、某厂Semikron SKM

家电与消费电子领域

应用场景：空调变频器、电磁炉功率板

性能需求：中低压（600V~1200V）、中小电流（20A~80A），成本控制严格，批量测试效率要求高

典型模块：某厂GT30J122、某厂STGW30V60WD

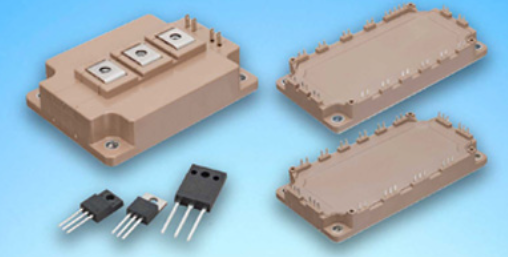

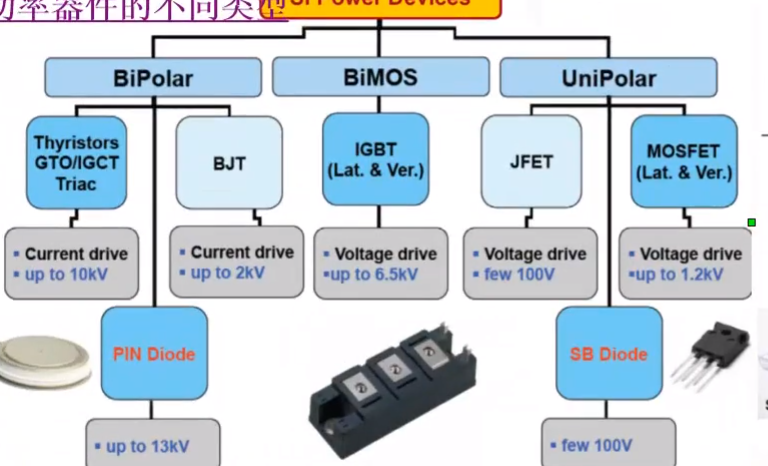

IGBT 模块主流封装类型：结构特点与IC测试座适配难点

IGBT 模块的封装需平衡 “功率密度、散热效率、绝缘性能” 三大核心指标，不同封装的结构差异直接决定IC测试座的 “电流承载能力、电压绝缘等级、接触稳定性” 设计方向。谷易电子针对主流封装打造了定制化IC测试座方案，具体适配逻辑如下：

（一）TO 系列分立封装（TO-247、TO-264、TO-220）

结构特点：金属外壳 + 直插引脚（TO-247 为 3 引脚 / 5 引脚，TO-264 为 4 引脚），底部裸露铜基板（增强散热，热阻＜1.2℃/W），体积小巧，适合中小功率场景（100A 以下）

应用场景：家电变频器、小功率工业伺服、车载低压辅助电路

测试难点：大电流测试时引脚接触阻抗易升高（＞50mΩ）导致局部发热；底部铜基板需同时实现散热与绝缘（避免高压击穿）；批量测试时引脚易弯曲（机械损伤率＞2%）

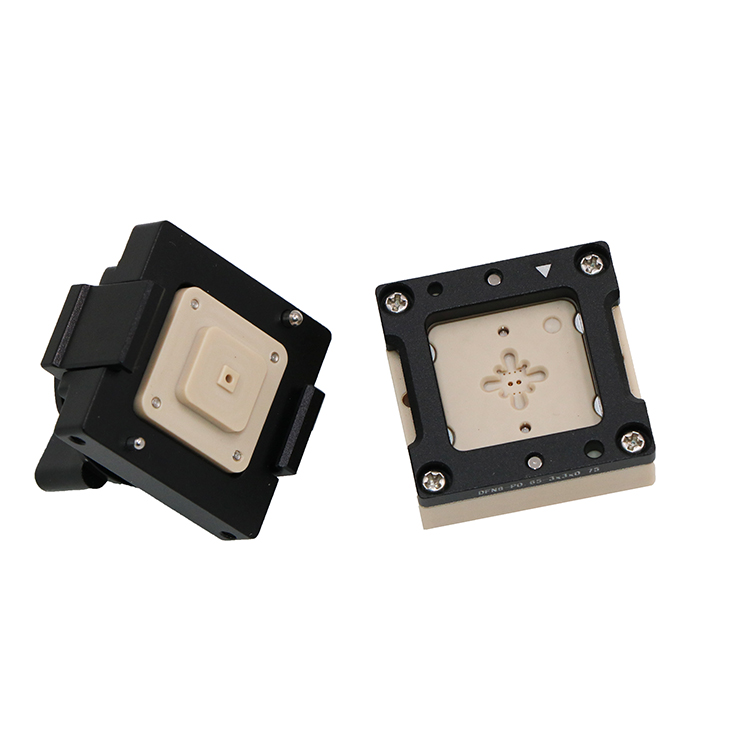

谷易IC测试座适配方案：

引脚接触采用 “铍铜镀金环抱式探针”（接触阻抗＜20mΩ，电流承载能力 200A），单引脚接触点≥2 个，避免虚接；

底部集成 “氮化铝陶瓷绝缘衬垫”（击穿电压＞5kV，导热系数 200W/m・K），兼顾绝缘与散热；

模块固定用 “弹性卡扣结构”（夹持力 80±10g），引脚弯曲率从 2% 降至 0.1%，支持 32 工位批量测试，单日测试量提升至 3 万颗。

（二）功率模块封装（EconoDUAL、SKiM、MiniSKiiP）

结构特点：多芯片集成（1~6 个 IGBT 芯片）、多引脚（10~30 引脚，间距 2.54mm）、金属基板 + 塑料外壳，功率密度高（＞500W/cm³），适合中大功率场景（100A~800A）

应用场景：新能源汽车电机控制器、储能变流器、工业变频器

测试难点：多引脚同步接触精度要求高（偏差＞0.1mm 即导致部分通道失效）；高功率测试时模块发热量大（结温＞150℃），需测试座辅助散热；多芯片间易产生电磁干扰（EMI），影响动态参数测试

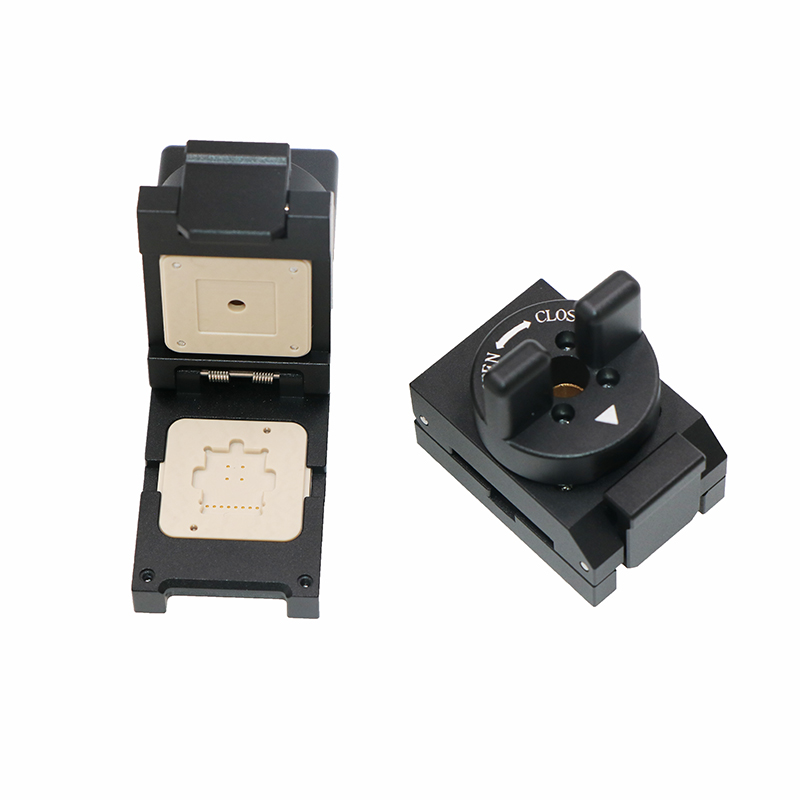

谷易IC测试座适配方案：

引脚接触采用 “浮动式探针阵列”（同步接触精度 ±0.05mm），探针选用高导电合金（电流密度＞5A/mm²），支持 6 通道同时测试；

底部设计 “液冷散热通道”（配合测试系统，散热功率＞1000W），结温测试误差控制在 ±2℃；

外壳集成 “铜制 EMI 屏蔽罩”（干扰抑制＞45dB@100kHz），动态参数测试信噪比提升 20dB，适配 EconoDUAL 3 系列模块的 1200V/600A 测试需求。

（三）高压大功率封装（PressPACK、Direct Bonded Copper）

结构特点：无外壳裸基板设计（Direct Bonded Copper，DBC 基板）、高压端子（耐压 3300V~6500V）、大电流母排（电流≥800A），适合超高压场景（轨道交通、特高压储能）

应用场景：高铁牵引变流器、10kV 以上储能系统

测试难点：高压测试需严格绝缘（爬电距离≥20mm），避免沿面放电；大电流母排接触需低阻抗（＜10mΩ），防止发热烧毁；裸基板易受机械应力损伤（DBC 基板断裂率＞1%）

谷易IC测试座适配方案：

高压端子接触采用 “绝缘陶瓷探针座”（爬电距离 25mm，击穿电压＞10kV），探针用耐高温氧化合金（150℃下阻抗变化＜5mΩ）；

母排接触用 “大截面镀金铜排”（接触面积＞10cm²，电流承载能力 1500A），配合弹簧预压结构（接触压力 500±50N）；

基板支撑用 “柔性硅胶垫”（弹性模量＜1MPa），DBC 基板断裂率从 1% 降至 0.05%，适配 PressPACK 3300V/1200A 模块的高压测试。

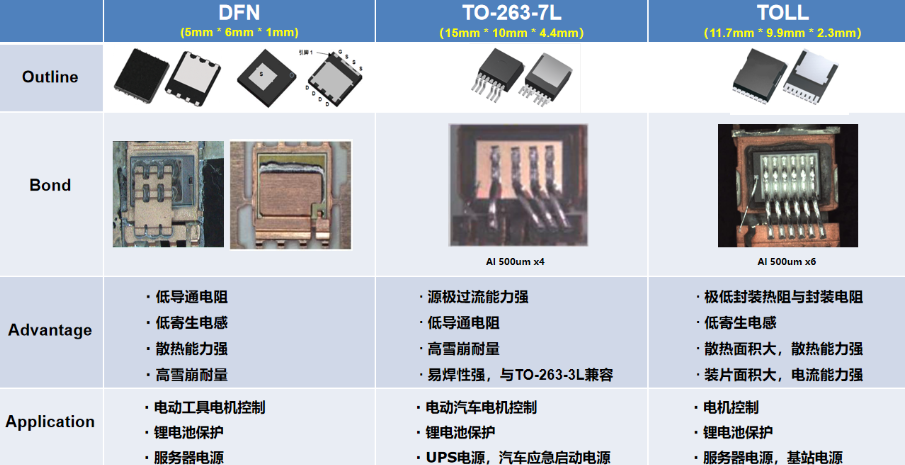

（四）SiC IGBT 封装（TO-247-4L、TO-263-7L）

结构特点：宽禁带材料（SiC）、多引脚（增加 Kelvin 检测引脚）、耐高温（结温≥200℃），开关速度快（＜50ns），适合高频高压场景（新能源汽车超充、高频逆变器）

应用场景：800V 车载超充、1MHz 高频光伏逆变器

测试难点：高频测试时信号完整性要求高（需支持 50MHz 以上带宽）；Kelvin 引脚（用于精准电压检测）接触精度需＜0.03mm，避免测试误差；高温测试（200℃）下探针材料易老化

谷易IC测试座适配方案：

信号引脚采用 “超细径镀金探针”（直径 0.3mm，带宽＞100MHz，反射损耗＜-25dB@50MHz），Kelvin 引脚接触精度 ±0.02mm；

探针材质选用 “耐 250℃高温合金”（200℃下机械寿命＞1 万次），壳体用 PEEK 材料（长期耐温 220℃）；

集成 “高频信号滤波模块”（噪声抑制＞30dB@1MHz），SiC IGBT 开关损耗测试误差从 8% 降至 2%。

IGBT 模块关键测试项与IC测试座的技术支撑

IGBT 模块的测试需覆盖 “静态参数、动态参数、热性能、可靠性、安全性能” 五大维度，测试座的设计直接决定各测试项的精度、效率与安全性。谷易电子通过针对性技术创新，解决了多测试场景的核心痛点：

（一）静态参数测试：低阻抗接触保障数据精准

核心测试项：集电极 - 发射极电压（Vce (sat)）、栅极 - 发射极电压（Vge (th)）、漏电流（Iceo、Igeo）、开通 / 关断阈值电压

测试痛点：大电流下接触阻抗过高（＞50mΩ）导致 Vce (sat) 测试误差＞10%；栅极漏电流（Igeo＜1μA）测试时易受接触噪声干扰

谷易技术支撑：

电流通道采用 “低阻抗探针 + 大截面铜排”（总接触阻抗＜15mΩ），Vce (sat) 测试误差从 10% 降至 3%（如测试 1200V/200A 模块，Vce (sat) 误差＜0.05V）；

栅极测试集成 “低噪声信号采集电路”（噪声电压＜10nV/√Hz），Igeo 测试分辨率提升至 0.1nA，某新能源汽车 IGBT 模块测试中，漏电流误判率从 5% 降至 0.3%。

（二）动态参数测试：高频适配与抗干扰

核心测试项：开关时间（ton、toff）、开关损耗（Eon、Eoff）、电流变化率（di/dt）、电压变化率（dv/dt）

测试痛点：高频测试时信号反射（＞30%）导致开关时间测量偏差；多芯片模块的 EMI 干扰导致 di/dt 测试波动＞10A/μs

谷易技术支撑：

信号通道采用 “50Ω 阻抗匹配设计”（探针长度＜8mm，传输延迟＜0.04μs），开关时间测试误差＜5ns；

IC测试座外壳集成 “多层 EMI 屏蔽结构”（内层吸波材料 + 外层铜屏蔽），干扰抑制＞40dB，di/dt 测试波动从 10A/μs 降至 2A/μs；

适配 1MHz 高频测试系统，SiC IGBT 开关损耗测试效率提升 3 倍，单日可完成 500 颗模块测试。

（三）热性能测试：精准控温与热阻传导

核心测试项：结温（Tj）、热阻（Rth (j-c)、Rth (c-s)）、功率循环寿命（ΔTj=60℃~120℃）

测试痛点：热阻测试时散热路径不畅导致 Rth (j-c) 误差＞15%；功率循环测试（1000 次以上）中测试座接触性能衰减

谷易技术支撑：

热阻测试座集成 “高精度热电偶（精度 ±0.5℃）+ 可控温散热台”（控温范围 - 40℃~200℃），Rth (j-c) 测试误差从 15% 降至 5%；

探针采用 “耐疲劳铍铜合金”（1000 次功率循环后接触阻抗变化＜10mΩ），模块固定用 “热膨胀系数匹配衬垫”（与 DBC 基板匹配度＞90%）；

某储能 IGBT 模块功率循环测试中，测试座连续工作 2000 次无故障，热阻测试稳定性保持率＞98%。

（四）可靠性测试：宽域环境与机械防护

核心测试项：高低温循环（-40℃~150℃，100 次循环）、振动（10Hz~2000Hz，20g 加速度）、湿度（95% RH，40℃，1000h）、绝缘耐压（＞3kV DC）

测试痛点：低温（-40℃）下探针脆裂导致接触失效；振动测试时模块移位（＞0.1mm）影响参数稳定性；高湿度下绝缘性能下降（击穿电压＜2kV）

谷易技术支撑：

探针选用 “耐低温韧性合金”（-40℃下冲击强度＞8kJ/m²），壳体用耐候性 PPS 材料（-40℃~150℃下弹性模量变化＜8%）；

振动测试座集成 “防移位定位销”（移位量＜0.03mm），配合弹性缓冲结构（阻尼系数 0.05），参数测试波动＜3%；

绝缘部件用 “耐高温环氧树脂”（95% RH 下击穿电压＞5kV），湿度测试后绝缘性能保持率＞95%，适配车规级 IGBT 的 AEC-Q101 可靠性测试。

（五）安全性能测试：高压防护与过流保护

核心测试项：短路耐受能力（Isc=5×Irated，10μs~1ms）、绝缘电阻（＞100MΩ@500V DC）、爬电距离与电气间隙

测试痛点：短路测试时大电流（＞1000A）导致探针烧毁；高压绝缘测试时沿面放电（爬电距离不足）

谷易技术支撑：

短路IC测试座采用 “大电流快速断开结构”（短路电流承载能力 2000A/1ms），探针用 “高熔点合金”（熔点＞1000℃），避免烧毁；

高压区域爬电距离设计为 25mm（远超 10mm 标准要求），配合 “防污涂层”（表面电阻＞10¹²Ω），绝缘电阻测试值＞500MΩ；

某轨道交通 IGBT 模块短路测试中，测试座连续承受 1500A/1ms 短路电流，无损坏现象，测试通过率 100%。

谷易IGBT模块测试座：行业应用案例与技术突破

谷易电子凭借对 IGBT 模块测试场景的深度理解，打造了覆盖 “消费级 - 工业级 - 车规级 - 轨交级” 的IC测试座产品矩阵，其技术突破与应用案例具有行业参考价值：

（一）核心技术突破

大电流 - 高频 - 高压协同设计：首次实现 “2000A 电流承载 + 100MHz 信号带宽 + 10kV 绝缘耐压” 一体化IC测试座，解决传统测试座 “大电流与高频不可兼得” 的痛点，测试效率提升 40%；

智能化监系统：高端测试座集成 “接触阻抗实时监测（精度 ±1mΩ）+ 温度预警（±1℃）+ 短路保护（响应时间＜1μs）”，某车规 IGBT 测试线的故障检出率从 95% 提升至 99.98%；

模块化兼容设计：通过更换 “探针模块 + 散热模块”，可适配 TO-247、EconoDUAL、PressPACK 等 8 种主流封装，换型时间从 2 小时缩短至 15 分钟，设备利用率提升 60%。

（二）典型行业应用案例

新能源汽车电机控制器 IGBT 测试项目（某头部车企）

需求：对 EconDUAL 封装 1200V/400A IGBT 模块进行批量测试，需覆盖静态、动态、热性能测试，单日测试量＞200 颗，动态参数测试误差＜5%；

谷易方案：采用 16 工位功率模块测试座，集成液冷散热、EMI 屏蔽、高频信号采集，静态参数测试误差＜3%，动态开关损耗测试误差＜2%，单日测试量提升至 350 颗，良率从 96% 提升至 99.2%。

储能变流器 IGBT 测试项目（某储能设备厂商）

需求：对 SiC IGT 模块（TO-247-4L 封装）进行 200℃高温动态测试，开关频率 1MHz，di/dt 测试波动＜3A/μs；

谷易方案：定制化高温高频IC测试座，采用耐 250℃探针与 50Ω 阻抗匹配设计，200℃下动态参数测试波动＜2A/μs，开关损耗测试精度 ±2%，测试周期从 72 小时缩短至 24 小时。

轨道交通引变流器 IGBT 测试项目（某轨交企业）

需求：对 PressPACK 封装 3300V/1200A IGBT 模块进行高压绝缘与短路测试，绝缘耐压＞5kV，短路电流 1500A/1ms；

谷易方案：高压大功率测试座，集成 10kV 绝缘结构与 2000A 短路保护，绝缘耐压测试值＞8kV，短路测试连续 100 次无故障，测试通过率 100%，替代进口测试座，成本降低 40%。

IGBT 模块作为功率电子系统的 “能量核心”，其性能与可靠性直接决定下游设备的安全与效率，而IGBT 模块测试座作为测试环节的 “关键接口”，需同步适配 “大电流、高电压、高频、宽温” 等复杂需求。谷易电子的实践表明，通过针对不同封装定制接触结构、针对不同测试项优化材料与电路设计、针对不同场景强化环境适配能力，IC测试座可有效突破传统测试的精度瓶颈与效率限制。

随着 SiC/GaN IGBT 模块向 “更高频（2MHz+）、更高压（10kV+）、更高集成度（多芯片堆叠）” 发展，IC测试座将进一步向 “多物理量同步测试（电流 - 电压 - 温度 - EMI）、全自动化测试（无人干预）、数字孪生监测（实时状态建模）” 方向演进。谷易电子等企业的技术探索，将为 IGBT 模块产业的高质量发展提供关键测试支撑，推动新能源、储能、轨交等领域的功率电子系统升级。
